Présentation du produit
Hozee Electric a développé indépendamment « l'algorithme d'optimisation des enroulements à faible perte ». En concevant minutieusement l'agencement des enroulements, le transformateur monophasé de 50 kva atténue efficacement les fuites magnétiques, obtenant une réduction de 25 % du flux de fuite par rapport aux produits traditionnels. Cette amélioration réduit encore les pertes par courants de Foucault et les pertes par hystérésis. En comparaison, ce transformateur monophasé de 50 kva peut réduire le courant à vide -de 30 % et réduire le bruit de 5-10 dB. Adoptant des matériaux de haute qualité et des mesures de contrôle de qualité strictes, notre transformateur présente les avantages d'une faible perte, d'un faible bruit, d'une efficacité énergétique élevée, d'une forte résistance mécanique, d'une résistance aux chocs et d'une installation et d'une maintenance faciles, remportant la reconnaissance unanime des clients.
Etendue de la livraison
Produit : Transformateur monophasé monté sur poteau ;
Nombre de phases : Monophasé ;
Puissance nominale : transformateur monophasé jusqu'à 333 kVA ;
Tension primaire : 24900-13800-13200V/14400-7970-7620V ;
Tension secondaire : 120/240 V, 240 V/480 V ;
Production personnalisable : Disponible.
Fabrication personnalisable
Différents environnements climatiques et scénarios d'application ont imposé des exigences plus élevées aux modèles et types de transformateurs, limitant considérablement l'utilisation des modèles conventionnels. Notre société dispose d'une équipe technique professionnelle avec plus de 10 ans d'expérience, capable d'adapter avec précision le transformateur le plus approprié en fonction des demandes de puissance avancées par les clients. De la confirmation des exigences à la finalisation des dessins de conception, cela ne prend que 2 à 4 jours ouvrables et le cycle de production est 20 % plus court que celui des pairs, garantissant une livraison de produit dans les délais sans retarder le calendrier de votre projet. Plus précisément, le transformateur monophasé de 50 kva peut être personnalisé en termes de matériaux d'enroulement, de qualité d'isolation et de taille d'apparence pour s'adapter à divers scénarios d'application.
Scénarios d'utilisation de transformateur monophasé
Réseaux électriques ruraux, zones montagneuses isolées, villages dispersés, production agricole, petites usines, salles de stations de base 5G, hôpitaux, éclairage municipal et autres scénarios.

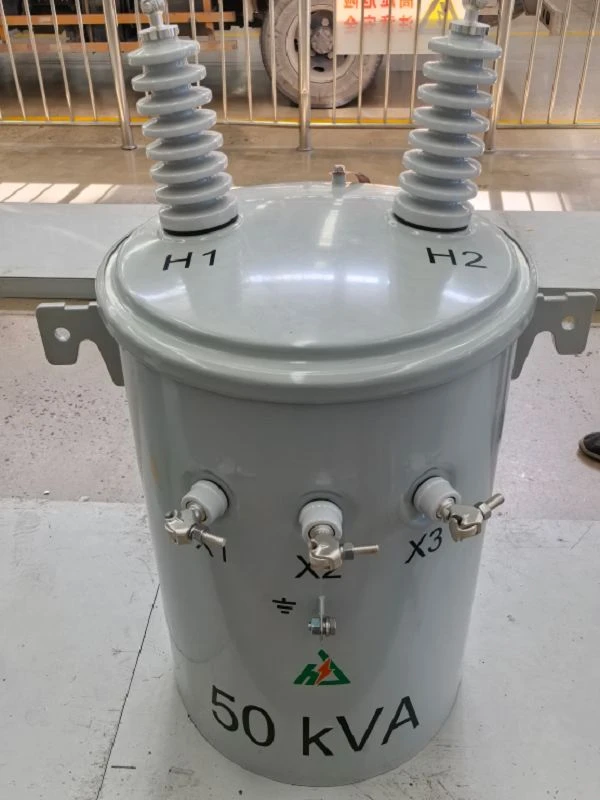

Spécification technique pour transformateur monophasé
|
Modèle |
TR D1-50-13800-120/240V |
|
Taper |
transformateur monophasé |
|
Puissance nominale |
50KVA |
|
Normes d'exécution |
IEEE.C57.12.00 / CEI60076 |
|
Fréquence |
60HZ |
|
Phase |
célibataire |
|
TENSION D'ENTRÉE |
13800V |
|
Tension de sortie |
120/240V |
|
Aucune-perte de charge |
135W |
|
Pas de-courant de charge |
1.27% |
|
Perte de charge |
500W |
|
Impédance |
2±10% |
|
Bruit |
48DB |
|
Bill |
95KV/38kv |
|
Couleur du réservoir |
ANSI 70 gris |
|
Méthode de refroidissement |
ONAN |
|

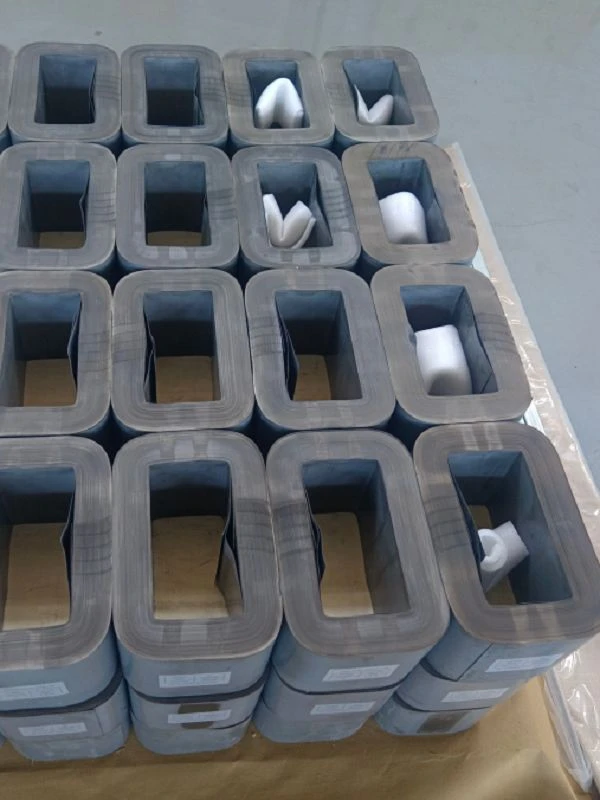

Noyau de fer |
acier au silicium orienté |
|
Enroulement |
cuivre |
|
Changeur de prises |
NLTC |

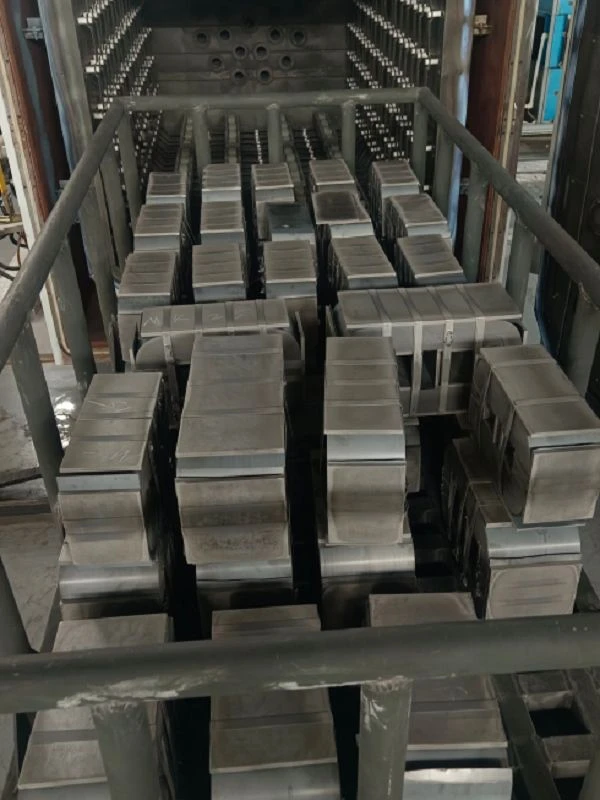

Diagramme de flux de processus du transformateur
Le processus de production de nos transformateurs monophasés suit des normes internationales strictes, couvrant l'emboutissage des noyaux, la fabrication des bobinages, l'assemblage des bobines, le séchage sous vide, l'assemblage global, les tests d'isolation, les tests de charge et l'inspection du produit fini. Chaque processus est équipé d'équipements de test professionnels et de personnel technique pour garantir la qualité du produit.

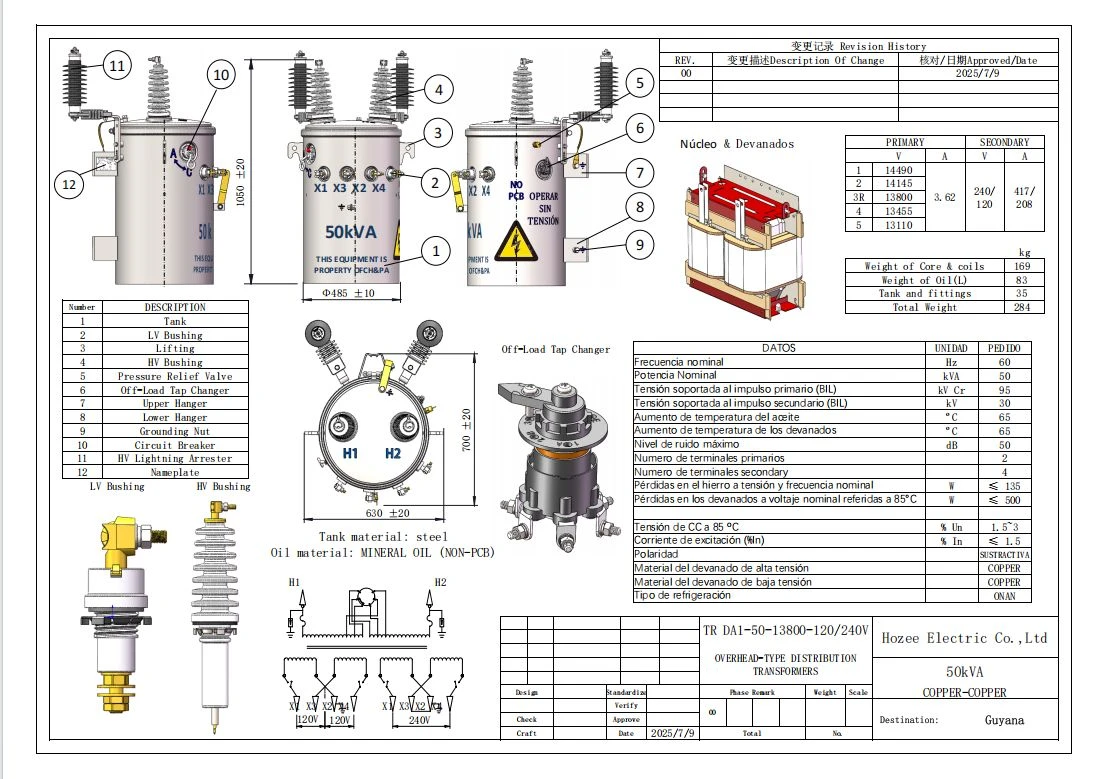

Dessins de transformateur
Les ingénieurs de Hozee Electric conçoivent des dessins de transformateurs de haute-qualité basés sur les exigences de personnalisation des clients, couvrant des paramètres clés tels que la haute tension, la basse tension, l'impédance, l'absence de-perte de charge et la perte de charge. Les dessins sont fournis aux formats 2D et 3D, facilitant l'installation et la construction des clients.
Bobine
Selon les exigences du client, nous utilisons une feuille d'aluminium électrolytique de haute-qualité et du fil d'aluminium émaillé pour le bobinage. Cette sélection de matériaux réduit efficacement les coûts de production tout en répondant aux indicateurs de performance requis du transformateur, atteignant un équilibre entre rentabilité-et fiabilité.

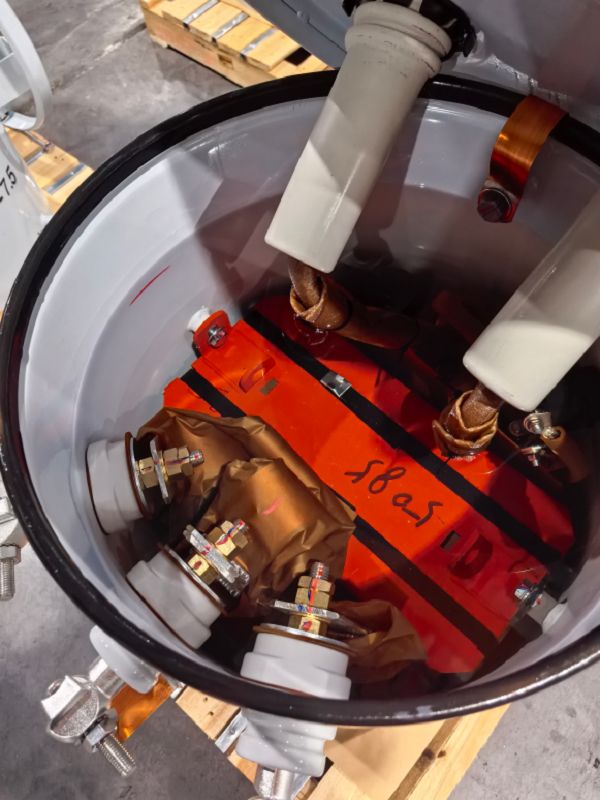

Assemblage d'un transformateur-monophasé
Le processus d'assemblage des transformateurs-monophasés respecte des normes opérationnelles précises. Nous adoptons des méthodes d'assemblage modulaires pour garantir la précision de la connexion de chaque composant. Après l'assemblage, des tests stricts d'étanchéité à l'air et des tests de performances globales sont effectués pour garantir que le transformateur peut fonctionner de manière stable dans divers environnements.
FAQ
Q : Comment s'assurer que le transformateur a une tension de sortie nominale ?
R : Les fluctuations de tension peuvent empêcher le transformateur de produire la basse tension nominale, affectant ainsi son fonctionnement normal. La solution consiste à installer un changeur de prises sur le transformateur pour ajuster la tension de sortie. Il est important de couper l'alimentation électrique d'entrée avant d'utiliser le changeur de prises pour garantir la sécurité de fonctionnement.
Q : Quels sont les points clés de la maintenance quotidienne des transformateurs ?
R : Des inspections quotidiennes des transformateurs immergés dans l'huile doivent être effectuées une fois par jour, en se concentrant sur la température et le niveau d'huile. Le nettoyage doit être effectué mensuellement ou trimestriellement, et des tests réguliers tels que des tests de résistance d'isolation, des tests de résistance CC des enroulements et des tests de qualité de l'huile doivent être effectués chaque année. Dans des cas particuliers tels que des environnements difficiles ou des charges élevées, le cycle de maintenance doit être raccourci en conséquence.
Q : Précautions pour l’installation du transformateur ?
R : La position d'installation nécessite une fondation plate et solide capable de supporter le poids du transformateur. Il ne doit y avoir aucun matériau inflammable ou explosif dans la zone environnante, avec une bonne ventilation et un accès facile pour l'entretien. Un espace de fonctionnement suffisant doit être réservé du côté haute-et basse-tension, et les connexions des câbles doivent être fermes pour éviter le desserrage et la surchauffe. Pour les transformateurs extérieurs, des installations anti-pluie et pare-soleil doivent être installées en fonction des conditions réelles afin d'éviter que les facteurs environnementaux n'affectent le fonctionnement.
Q : Quelle est la plage de température normale pendant le fonctionnement du transformateur ?
R : La température supérieure de l'huile des transformateurs immergés dans l'huile ne dépasse généralement pas 85 degrés, avec une limite maximale de 95 degrés. La température des enroulements des transformateurs de type sec-ne dépasse généralement pas 110 degrés. La limite de température supérieure peut varier pour différents niveaux d'isolation (tels que la classe F et la classe H), et il convient de se référer aux marquages de la plaque signalétique. Si la température dépasse la limite, la charge et le système de refroidissement doivent être inspectés immédiatement.
