Présentation du produit
Ce transformateur monophasé de 100 Kva présente une tension d'entrée de 13 800 V. Dans les applications pratiques, trois de ces transformateurs peuvent être connectés à un réseau électrique de 13 800 V via une connexion en triangle ou adaptés à un réseau de 24 000 V à l'aide d'une connexion en étoile. Le noyau de fer du transformateur monophasé de 100 Kva est constitué de tôles d'acier au silicium orientées à induction magnétique élevée, et ses enroulements haute et basse tension sont construits en aluminium à l'aide d'une technologie d'enroulement concentrique. Parallèlement, nous avons spécialement amélioré ses performances d'isolation, permettant un fonctionnement stable dans divers environnements climatiques.
De plus, nous proposons des services de personnalisation complets. Nous pouvons concevoir des transformateurs monophasés-adaptés en fonction des exigences spécifiques des clients, telles que le respect de différentes normes ou l'adaptation à des scénarios d'installation spéciaux.
Etendue de la livraison
Produit : Transformateur monté sur poteau monophasé
Nombre de phases : monophasé
Puissance nominale : transformateur monophasé jusqu'à 333 kVA
Tension primaire : 24900-13800-13200V/14400-7970-7620V
Tension secondaire : 120/240 V, 240 V/480 V
Production personnalisable : Oui
Fabrication personnalisable
Différents environnements climatiques et scénarios d'application imposent des exigences plus élevées aux modèles et types de transformateurs, limitant considérablement l'utilisation des modèles conventionnels. Notre société dispose d'une équipe technique professionnelle avec plus de 10 ans d'expérience, capable de correspondre avec précision au transformateur le plus approprié en fonction de la demande de puissance proposée par les clients. De la confirmation des exigences à la finalisation des dessins de conception, cela ne prend que 3 jours ouvrables et le cycle de production est 20 % plus court que celui des pairs, garantissant une livraison de produit dans les délais sans retarder le calendrier de votre projet.
Spécification technique pour transformateur monophasé
|
Modèle |
TR D1-100-13800-120/240V |
|
Taper |
transformateur monophasé |
|
Puissance nominale |
100KVA |
|
Normes d'exécution |
IEEE.C57.12.00 / CEI60076 |
|
Fréquence |
60HZ |
|
Phase |
célibataire |
|
TENSION D'ENTRÉE |
13800V |
|
Tension de sortie |
120/240V |
|
Aucune-perte de charge |
210W |
|
Pas de-courant de charge |
1.06% |
|
Perte de charge |
850W |
|
Impédance |
3±7.5% |
|
Bruit |
51DB |
|
Bill |
95KV/38kv |
|
Couleur du réservoir |
ANSI 70 gris |
|
Méthode de refroidissement |
ONAN |
|
Noyau de fer |
acier au silicium orienté |
|
Enroulement |
aluminium |
|
Changeur de prises |
NLTC |

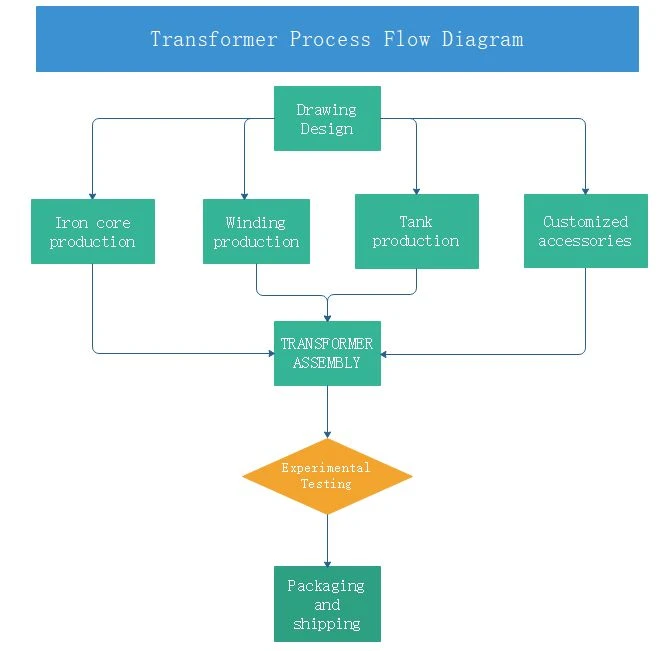

Diagramme de flux de processus du transformateur
Notre transformateur monophasé de 100 Kva adopte un processus de production standardisé, couvrant la découpe et l'empilage des noyaux, la fabrication des enroulements, le traitement de l'isolation, l'assemblage, les tests multi-articles et l'emballage du produit fini, garantissant une qualité de produit stable et fiable.
Dessins de transformateur
Les ingénieurs de Hozee Electric conçoivent des dessins de haute-qualité pour le transformateur monophasé de 100 Kva en fonction des exigences de personnalisation des clients, couvrant des paramètres clés tels que la haute tension, la basse tension, l'impédance, l'absence de-perte de charge et la perte de charge, afin de garantir une production et une installation précises.
Bobine:
Selon les exigences du client, une feuille d'aluminium électrolytique-de haute qualité et un fil d'aluminium émaillé sont utilisés pour le bobinage, ce qui peut réduire efficacement les coûts tout en respectant les performances du transformateur.
Assemblage d'un transformateur-monophasé :
FAQ
Q : Les transformateurs peuvent-ils fonctionner en parallèle ?
R : Oui, mais trois conditions doivent être remplies : la tension nominale et le rapport de tension doivent être les mêmes ; les groupes de connexion doivent être identiques ; la valeur absolue de l'impédance de court-circuit-et l'angle d'impédance doivent être égaux. Le non-respect de ces conditions entraînera un courant de circulation excessif et une répartition inégale de la charge, ce qui affectera la durée de vie du transformateur et pourra même faire griller l'équipement.
Q : Comment déterminer si l’huile du transformateur doit être remplacée ?
R : Grâce à des tests de qualité de l’huile. S'il y a une humidité excessive, une augmentation de l'indice d'acide, une diminution de la résistance de l'isolation ou si l'huile devient noire et trouble, cela indique que la qualité de l'huile s'est détériorée et qu'elle doit être filtrée ou remplacée en temps opportun. Un échantillonnage et des tests réguliers (généralement une fois par an) constituent un moyen efficace de surveiller la qualité de l’huile.
Q : Quelles sont les exigences pour refermer-un transformateur après une panne de courant soudaine ?
R : Tout d'abord, vérifiez la cause de la panne de courant et éliminez les défauts tels que les courts-circuits et les surcharges avant de refermer le circuit. Pour les transformateurs de grande-capacité, il est conseillé d'attendre un intervalle de 5-10 minutes avant de refermer pour permettre au champ magnétique du noyau de fer de s'atténuer complètement, en évitant un courant d'appel excessif au moment de la fermeture, qui pourrait avoir un impact sur le transformateur et le réseau électrique.
Q : Quels sont les dispositifs de protection des transformateurs ?
R : Les dispositifs courants incluent la protection contre les surintensités (pour les surcharges et les courts-circuits), la protection contre les gaz (pour les transformateurs immergés dans l'huile, détectant les gaz générés par des défauts internes), la protection contre la température (pour surveiller la température de l'huile ou la température des enroulements, déclencher des alarmes ou des déclenchements en cas de dépassement des limites) et la protection différentielle (pour les transformateurs de grande capacité -, détecter les défauts de court-circuit dans les enroulements et les câbles). Ces dispositifs peuvent agir rapidement dès le stade initial d'une panne pour minimiser les pertes.
